Насосная группа с термостатическим клапаном 1" (35-60) Rommer без насоса (RDG-1002-002501)

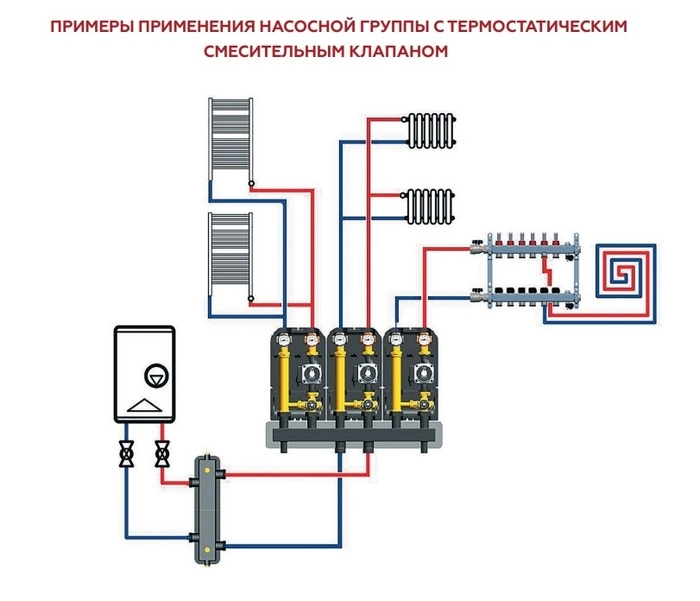

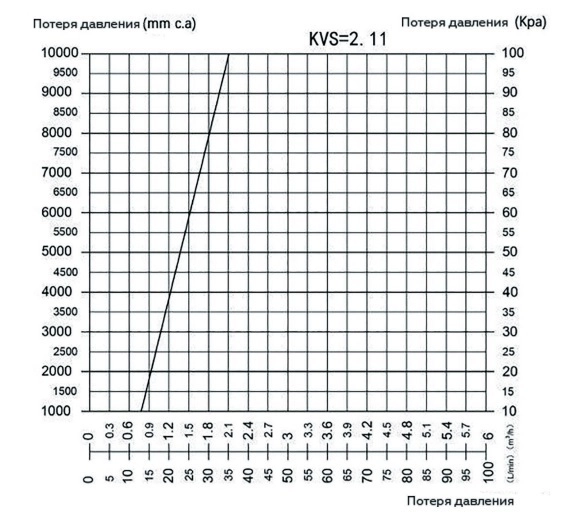

Группа быстрого монтажа Rommer 1" с термостатическим смесительным клапаном 35-60°С без насоса в теплоизоляции (RDG-1002-002501) предназначена для обеспечения принудительной циркуляции и поддержания постоянной температуры теплоносителя в системе отопления, например, в системе типа «тёплый пол».Расчёт пропускной способности для групп, оборудованных насосом, рассчитывается отдельно с учётом характеристик насоса. Остаточный напор насоса должен быть достаточен для нормальной циркуляции теплоносителя в общей системе, в противном случае необходимо заменить насос на более подходящий по характеристикам, либо заменить группу с более подходящим размером.Конструкция1 - Вставка-удлинитель (сталь EN 10217)2 - Шаровой кран со штуцерами (латунь CW617N)4 - Кронштейн (термопласт)5 - Стрелочный термометр6 - Защитный кожух (пенополиуретан ЕРР)8 - трёхходовой термостатический клапан (латунь CW617N)Условия эксплуатацииГруппу быстрого монтажа Rommer в теплоизоляции можно использовать совместно с водой и водными растворами гликолей с концентрацией до 30%. Давление в системе не должно превышать 10 бар. Температура теплоносителя - от +5°С до +90°С.КомплектацияНасосная группа с кожухомНабор крепежаКоробка упаковочнаяТехнический паспорт с гарантийным талономГабаритыУказания по монтажуМонтаж насосных групп Роммер следует производить в соответствии с требованиями (СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).Монтаж и демонтаж насосных групп необходимо выполнять на охлажденном контуре, не находящемся под давлением. Для обеспечения возможности выполнения проверок и техобслуживания данного устройства и других компонентов не создавать препятствий для доступа и видимости.Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов. Для крепления к стене следует использовать специальный универсальный кронштейн. Кронштейн позволяет устанавливать устройства в любом положении при этом, если располагать часы в положении 6 и 9 следует контролировать четкую фиксацию насосной группы.Насосная группа прямого контура поставляется в заводской конфигурации с циркуляционным насосом справа и подачей воды вверх. Допускается реверсивная сборка на месте производства работ. Для этого достаточно заменить линию подачи на линию возврата. Чтобы электронная часть насоса оставалась внутри теплоизоляции, некоторые модели требуют ее поворота, при этом положение самого насоса не изменяется.Следите, чтобы шаровой кран с красной ручкой располагался на подаче, на стороне насоса, а кран с синей ручкой на возвратной линии системы.Все насосные группы укомплектованы обратным клапаном, вмонтированном в запорный узел обратной линии. Обратный клапан может быть принудительно «отключен» путем поворота рукоятки запорного крана в положение 45° «Отключение» обратного клапана необходимо для заполнения/слива контура.
